611A"Мельпомена" - стильный одноэтажный коттедж с террасой

Дополнительные изображения Зеркальный вариант проекта Образец документации

Добавить проект в "Мои желания" Обсуждение проекта

Альтернативный фасад

общая площадь дома, м ²	Площадь отапливаемых помещений, м ²	жилая площадь дома, м ²
127.70	121.15	90.80

Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)	30000
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование	7700
Строительный паспорт проекта (Типовой)	2300
Строительный паспорт проекта + Разбивочный план участка (Индивидуальный)	от 6000
Дополнительная копия проекта	3500
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.	43500 41000
Изменить цвета отделочных материалов на фасадах и картинке	7000
При одновременном заказе вместе с Полным комплектом дома — скидка 40% на проект бани/гаража/беседки.
Вместе с этим проектом заказывают: — проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше — БЕСПЛАТНЫЕ ОПЦИИ (проекты) — можно выбрать до 3-ех при заказе проекта — посмотреть

4.53939

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

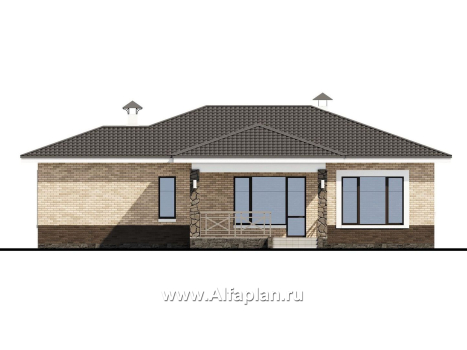

Вид спереди

Вид справа

Вид сзади

Вид слева

Характеристики
Тип фундамента	монолитная ж/б плита
Тип наружных стен	газо/пенобетон 300мм
Тип внутренних стен	газо(пено)бетон
Тип перекрытий	по деревянным балкам
Тип кровли	натуральная или битумная черепица
Наружная отделка	облицовочный кирпич, декоративная штукатурка
Наружная отделка цоколя	облицовочный камень
Утеплитель	минеральная вата
Окна	из ПВХ профилей

Вернуться

Зеркальный вариант проекта

Прямой вариант проекта

Вид спереди (зеркальный)

Вид справа (зеркальный)

Вид сзади (зеркальный)

Вид слева (зеркальный)

Вернуться

Приветствую! Подскажите, пожалуйста строительные объемы по данному проекту: 1. Объем газоблока толщиной 375/400; 2. Площадь кровли; 3. Фундамент, объем; 4. Площадь декоративной кирпичной кладки по фасаду. P.S. Какова толщина утеплителя в гостиной?

Добрый день. Александр.

Основные показатели по расходу материала:

Фундамент — бетон -47.5 м3 + 8.22 м3

Наружные стены — г/б – 46.25 м3 (300 мм)

Внутренние стены — 19.95 м3 (300мм)

Перекрытия — 2.85 м3 (дерево)

Кровля — 225.2м2-битумная черепица

Облицовочный кирпич — 147.7 м2,

Толщина утеплителя в кровле над гостиной- 200 мм.

Лариса из города Набережные Челны написал(а) 07.04.2019:

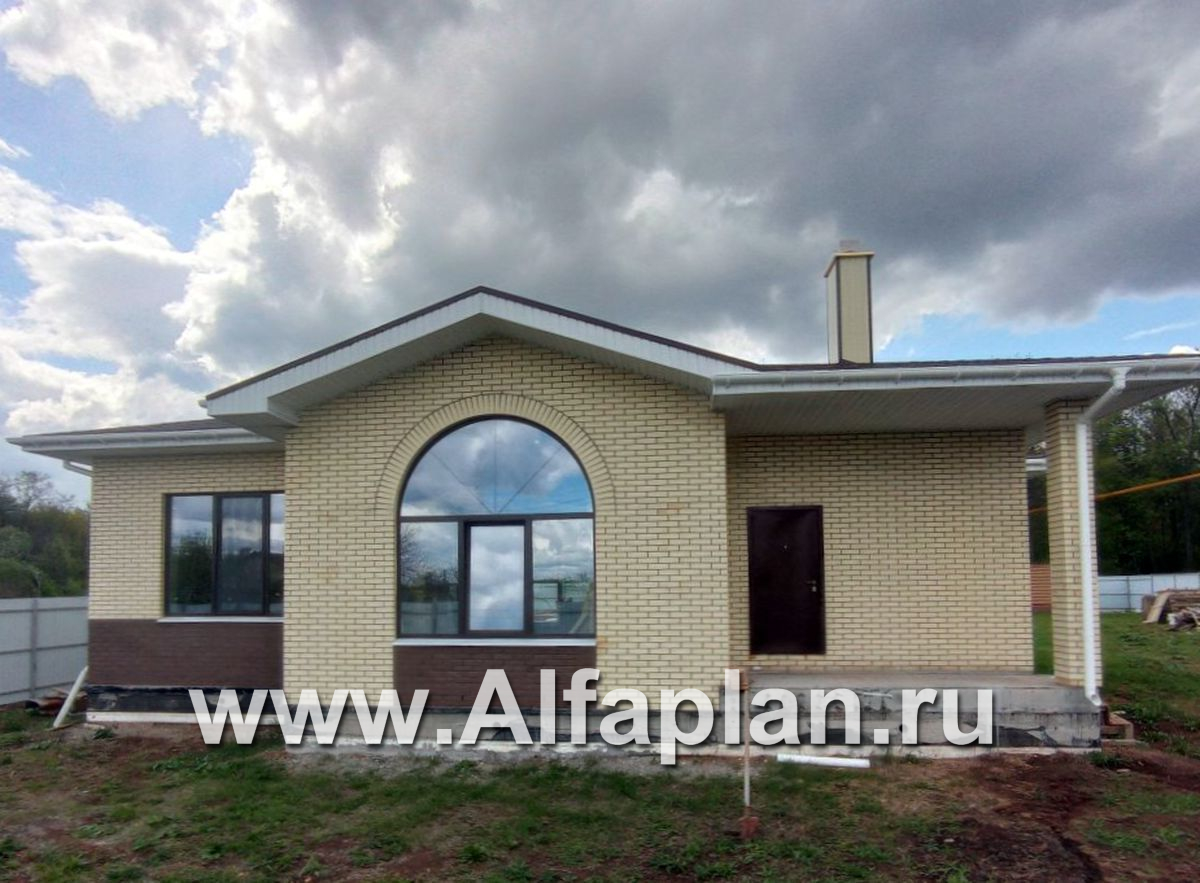

Добрый день! На картинке окно в гостиной выглядит так, как будто потолок в этой комнате выше чем в других комнатах. Т.е. верхний край окна выше начала крыши в др.комнатах. Это действительно так и в проекте есть техническое решение или это оптическая иллюзия? Проект понравился, думаем о приобретении.

Добрый день, Лариса.

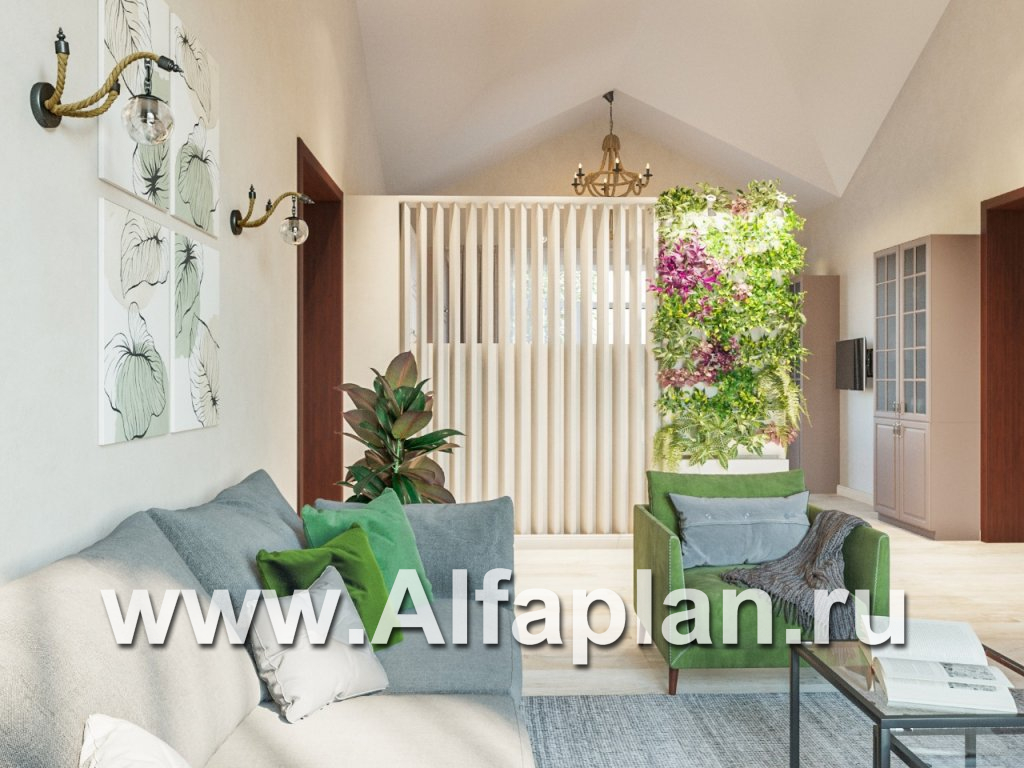

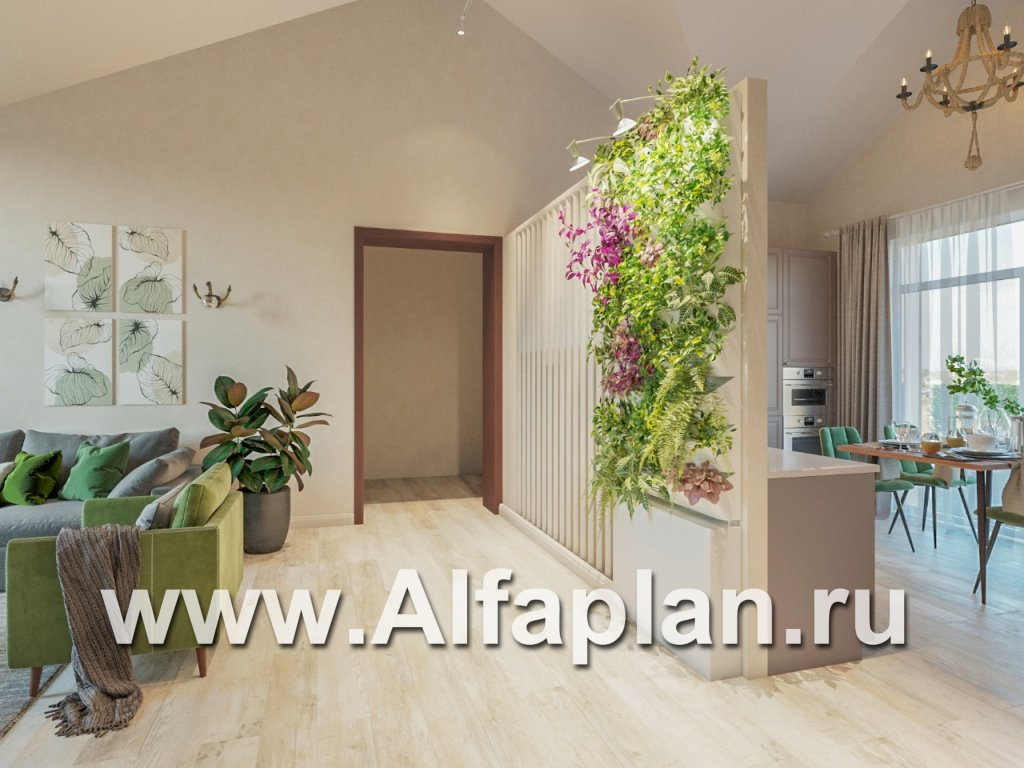

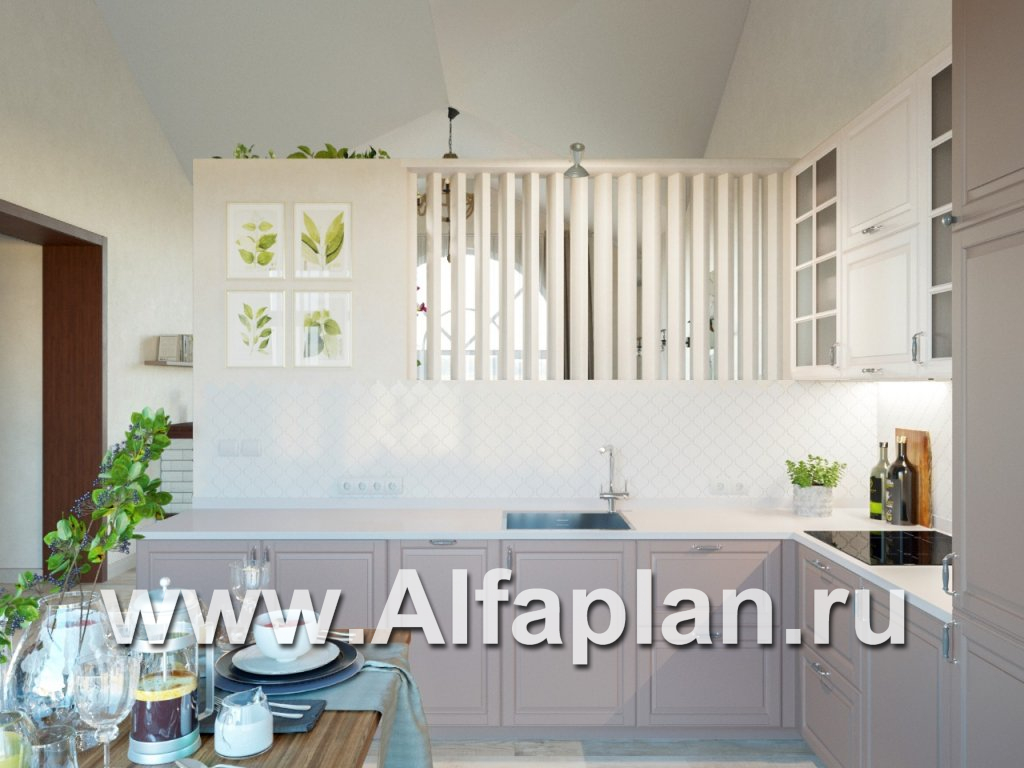

Вы совершенно правы, окно в гостиной выше. Гостиная-кухня-столовая по проекту двусветное помещение, там нет горизонтального потолка, потолком служит утепленная кровля.

Такое решение позволяет получить красивое по форме помещение и такое красивое арочное окно.

В остальных помещениях есть горизонтальное перекрытие по деревянным балкам. Высота этих помещений 3.0 м ( в чистоте от пола до потолка).
